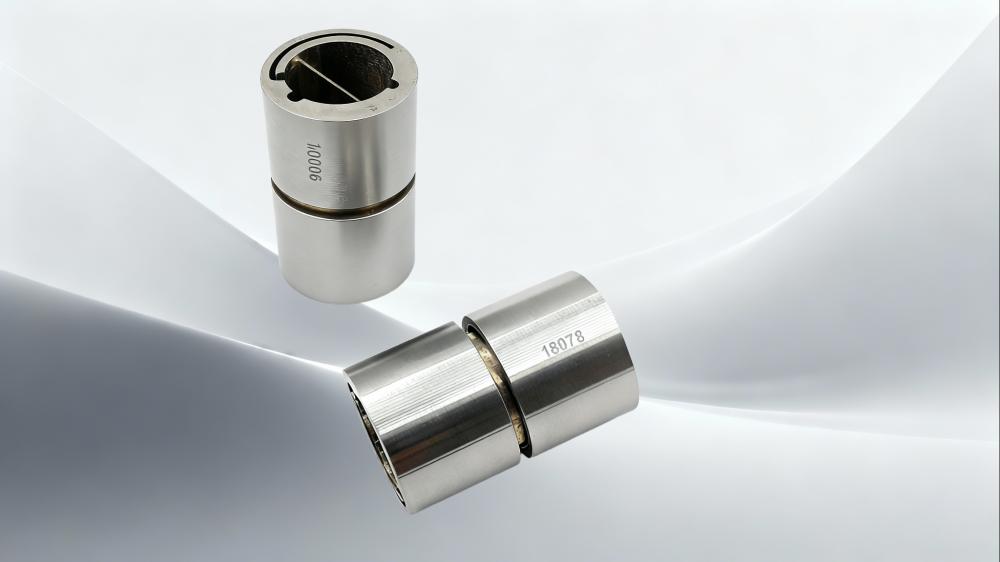

单端枢轴轴承（又称悬臂式挠性轴承）在精密机械领域有着广泛应用，常出现在万向环、镜架、连杆系统及隔振系统等装置中。美国 Riverhawk 旗下的 5005 系列单端枢轴轴承，包含 5005-400、5005-600、5005-800 三个型号，均属于 5000 系列悬臂式设计，采用一端固定、另一端可旋转的结构，能适配多种对旋转精度有要求的场景，是 Riverhawk 轴承产品线中针对中低尺寸需求的代表性型号。

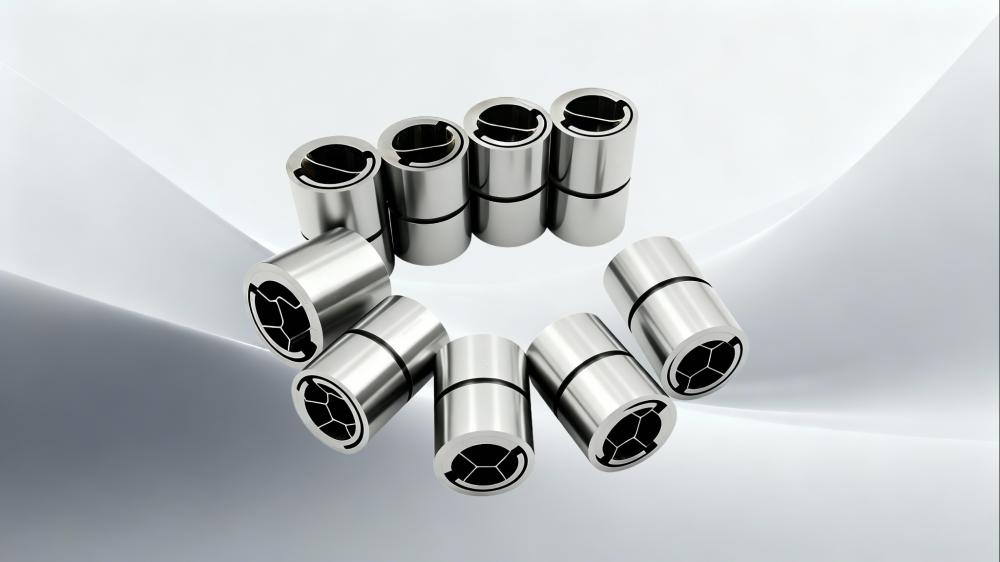

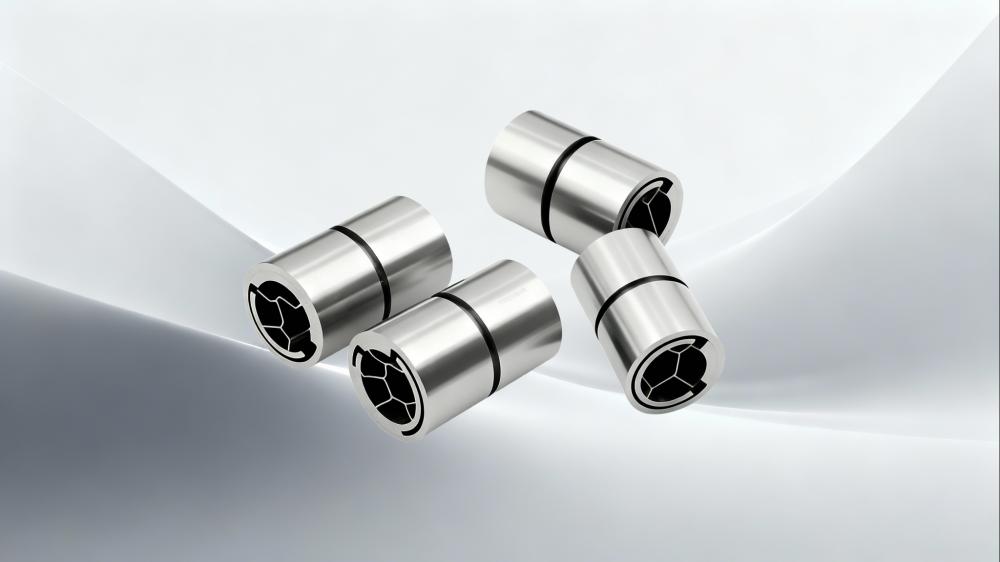

一、Riverhawk5005 系列单端枢轴轴承的整体特性

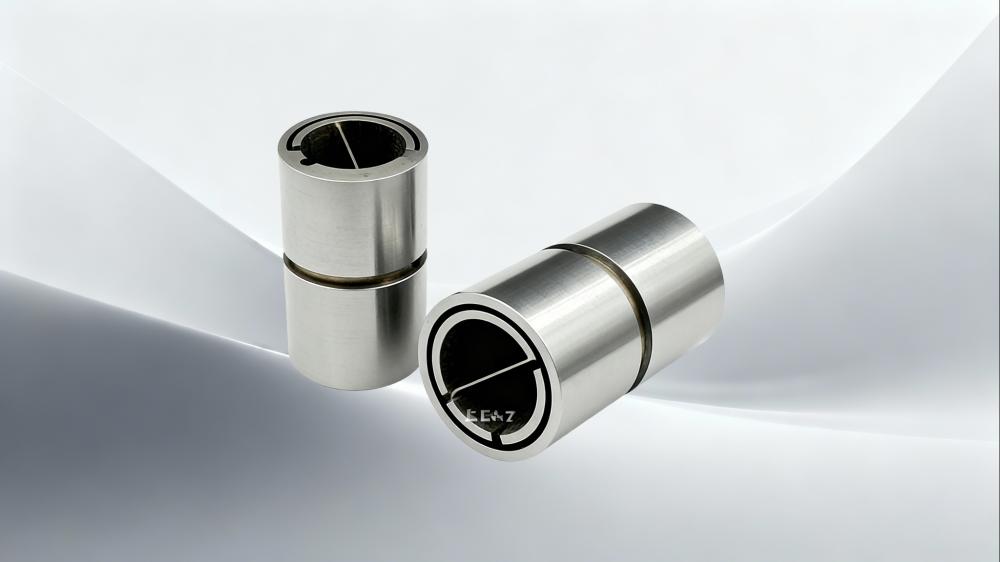

Riverhawk5005-400、5005-600、5005-800 单端枢轴轴承在基础构造与材料选择上保持一致，确保了系列产品的共性适配性。在结构与材料方面，三款型号均采用钎焊构造，轴承主体使用 AISI 410 耐腐蚀钢，挠曲件则选用 AISI 420 钢材，这种材料组合能在多数环境下维持结构稳定性，减少锈蚀对轴承性能的影响。在核心性能的公差控制上，三款型号的扭转弹簧率通常与表列数值的偏差在 ±10% 以内，但当扭转弹簧率数值低于 0.0018 英寸 - 磅 / 度时，公差范围可能扩大，若需要更严格的公差或实际测量数值，需联系 Riverhawk 工程人员获取支持。此外，若应用场景对直径公差有更高要求，可在产品编号后指定 “T2”，以获得 + 0.0000/-0.0002 英寸的直径公差；其他公差需求也可通过咨询工程人员定制。对于高施加负载、低旋转角度的应用场景，三款型号均有电子束焊接结构的版本可选，该结构能提升轴承在重载环境下的承载稳定性，具体细节需联系 Riverhawk 工程团队了解。
二、Riverhawk5005-400、5005-600、5005-800 的关键参数对比
三款型号的核心差异体现在负载能力、尺寸及扭转弹簧率上，以下分别以标准单位（英寸、磅）和公制单位（毫米、牛）整理参数，参数均对应负载作用于 “A” 中心（标准单位）或 “C” 中心（公制单位）的场景，且更大轴向负载基于纯轴向加载条件。
1. 标准单位（英寸、磅）参数
5005-400：公称外径 0.1562 英寸（公差 + 0.0000/-0.0005 英寸），产品编号 5005-400，Vc 负载能力 39.5 磅，Vt 负载能力 39.5 磅，尺寸 L 0.250 英寸（公差 ±0.003 英寸），尺寸 A 0.120 英寸（公差 ±0.005 英寸），扭转弹簧率 0.0279 英寸 - 磅 / 度，更大轴向负载 38 磅；
5005-600：公称外径 0.1562 英寸（公差 + 0.0000/-0.0005 英寸），产品编号 5005-600，Vc 负载能力 13.8 磅，Vt 负载能力 20.0 磅，尺寸 L 0.250 英寸（公差 ±0.003 英寸），尺寸 A 0.120 英寸（公差 ±0.005 英寸），扭转弹簧率 0.0035 英寸 - 磅 / 度，更大轴向负载 19 磅；
5005-800：公称外径 0.1562 英寸（公差 + 0.0000/-0.0005 英寸），产品编号 5005-800，Vc 负载能力 1.5 磅，Vt 负载能力 6.0 磅，尺寸 L 0.250 英寸（公差 ±0.003 英寸），尺寸 A 0.120 英寸（公差 ±0.005 英寸），扭转弹簧率 0.0004 英寸 - 磅 / 度，更大轴向负载 9.6 磅。
2. 公制单位（毫米、牛）参数
5005-400：公称外径 3.96748 毫米（公差 + 0.0000/-0.0127 毫米），产品编号 5005-400，Vc 负载能力 175.7 牛，Vt 负载能力 175.7 牛，尺寸 L 6.35 毫米（公差 ±0.0762 毫米），尺寸 A 3.048 毫米（公差 ±0.127 毫米），扭转弹簧率 3.15 牛 - 毫米 / 度，更大轴向负载 169 牛；
5005-600：公称外径 3.96748 毫米（公差 + 0.0000/-0.0127 毫米），产品编号 5005-600，Vc 负载能力 61.4 牛，Vt 负载能力 89.0 牛，尺寸 L 6.35 毫米（公差 ±0.0762 毫米），尺寸 A 3.048 毫米（公差 ±0.127 毫米），扭转弹簧率 0.40 牛 - 毫米 / 度，更大轴向负载 84.5 牛；
5005-800：公称外径 3.96748 毫米（公差 + 0.0000/-0.0127 毫米），产品编号 5005-800，Vc 负载能力 6.7 牛，Vt 负载能力 26.7 牛，尺寸 L 6.35 毫米（公差 ±0.0762 毫米），尺寸 A 3.048 毫米（公差 ±0.127 毫米），扭转弹簧率 0.05 牛 - 毫米 / 度，更大轴向负载 42.7 牛。
注：上述 Vc 负载对应径向负载使挠曲件受压的情况，Vt 负载对应径向负载使挠曲件受拉的情况；若负载直接通过单个弹簧施加，需将负载能力乘以 0.707 进行修正。
三、Riverhawk5005 系列单端枢轴轴承的选型与寿命参考
在选择 Riverhawk5005-400、5005-600、5005-800 时，需结合应用场景的负载类型、负载大小及寿命需求综合判断。从负载适配来看，5005-400 的 Vc 与 Vt 负载能力更高，适合对承载要求较高的场景；5005-600 的负载能力处于中等水平，可适配多数常规负载需求；5005-800 的负载能力较低，更适合轻载环境。在寿命评估方面，需结合 Riverhawk 提供的 Pivot Characteristics Chart PDF 与寿命曲线使用。以压缩负载（Vc）为例，400 型（含 5005-400）在安全系数为 1.0 时，当施加的径向负载占 Vc 径向负载能力的比例不同，寿命循环次数也不同，35000 次循环与 200000 次循环对应不同的负载比例范围；600 型（含 5005-600）和 800 型（含 5005-800）也有对应的寿命曲线，可根据实际负载比例确定轴承的预期寿命。若应用场景存在径向与轴向组合加载的情况，需联系 TRW Utica Engineering 获取适配建议，避免因负载类型不匹配影响轴承性能或寿命。
Riverhawk5005-400、5005-600、5005-800 单端枢轴轴承作为 5000 系列的重要组成，凭借统一的材料与结构设计，在万向环、镜架等场景中展现出稳定的适配性。三款型号通过负载能力、扭转弹簧率的差异化设计，覆盖了从低载到中载的不同需求，用户可根据实际负载大小、公差要求及寿命预期选择合适型号。在使用过程中，若有特殊结构（如电子束焊接）或公差需求，可通过咨询 Riverhawk 工程人员获取定制支持，确保 Riverhawk 轴承能更好地匹配应用场景的技术要求。
